耐電圧(同極端子間)
AC1000V 50/60Hz 1min
(充電金属部とアース間)
AC2200V 50/60Hz 1min
(各端子と非充電金属部間)
AC2200V 50/60Hz 1min機械的耐久性5000万回以上(2回路双断回転レバー形の場合)
※保持形は除きます。絶縁抵抗同極端子間、充電金属部とアース間、
各端子と非充電金属部間

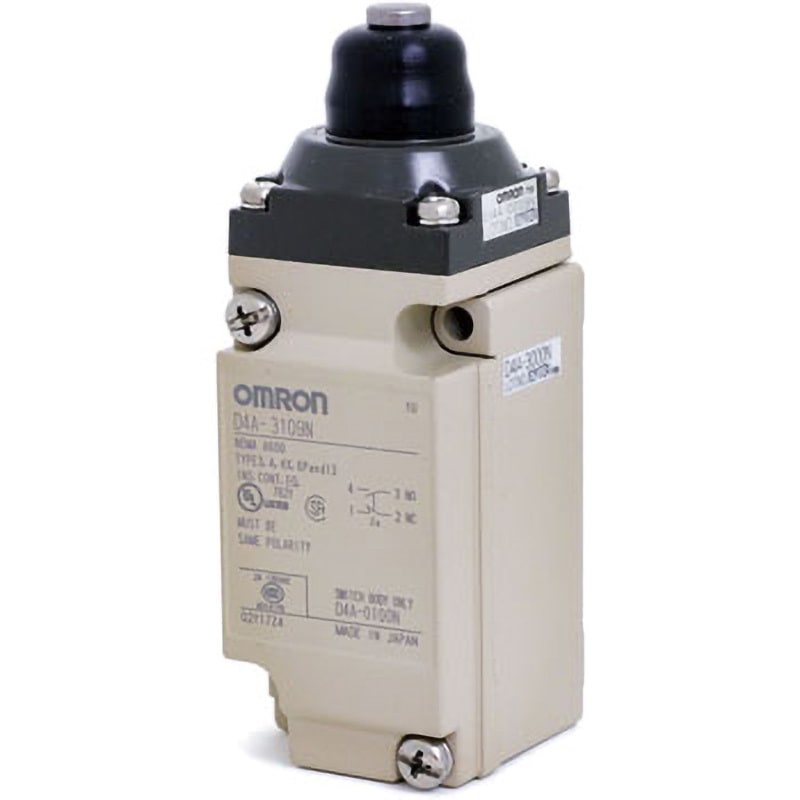

100MΩ以上(DC500Vメガにて)形式:形D4A-3109N
種別:セット形式(2回路双断形)
タイプ:トップ・プランジャ形、標準形
ヘッド形状:トップ・プランジャ形、標準形
動作表示灯:なし
形状:汎用タテ型
質量(g):約290(形D4A-3101N回転レバー形の場合)
保護構造:(準拠)IP67、NEMA規格1、2、3、4、4X、5、6P、12、13
接点構成:1a1b
動作方式:スナップアクション
定格周波数(Hz):50/60
温度上昇:50deg以下
絶縁抵抗(MΩ):同極端子間、充電金属部とアース間、各端子と非充電金属部間、100以上(DC500Vメガにて)
使用周囲温度(℃):-20～100
接触抵抗(mΩ):25以下(初期値)
耐衝撃(耐久):1000m/s2以上
許容操作速度:1mm～2m/s(形D4A-3101N、回転レバー形の場合)
電気的耐久性:100万回以上(2回路双断形：AC125V 10A 抵抗負荷の場合)
感電保護クラス:ClassⅠ(アース端子付)
突入電流(A):常時閉路：最大30、常時開路：最大20
汚染度(使用環境):3
動作:2回路双断形
レセプタクル・ボックス:G1/2コンジット口(2回路双断形)
スイッチ・ボックス:2回路双断形、表示灯なし
コンジット口サイズ:G1/2コンジット口
耐電圧(V/min):同極端子間：AC1000(50/60Hz)、充電金属部とアース間：AC2200(50/60Hz)、各端子と非充電金属部間：AC2200(50/60Hz)
衝撃(誤動作)(m/s2):600以上(双断回転レバー形)
衝撃(耐久)(m/s2):1000以上
許容操作頻度(回/min):機械的：300、電気的：30
使用周囲湿度(%RH):35～95(ただし、氷結しないこと)
動作形:-
